可调精密稳压器

可调精密稳压器共有三个接口，阳极(anode)、阴极(cathode)、参考极(REF)。通过调节外部电阻的设置，我们可以控制2.5V - 36V (以TL431 为例子) 可调的稳压值。

当

• 目标电压 < 当前电压，并联的稳压电路会导通，拉低输出的电压
• 目标电压 = 当前电压，并联的稳压电路会截止，保持电压

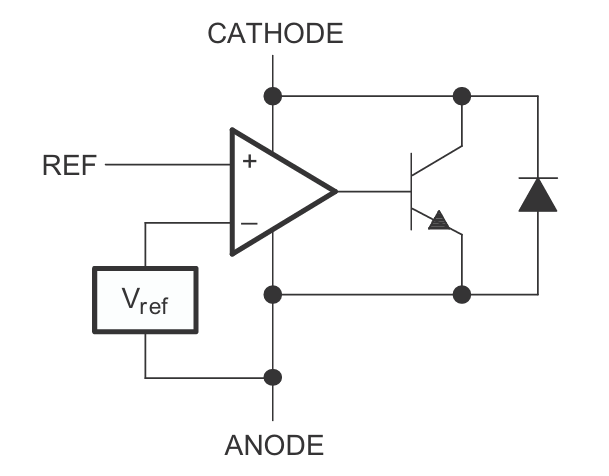

原理图

原理图

• 当REF 的电压小于 的参考电压源，运放输出低电平，三极管截止，输入电压 = 输出电压、

• 当REF 的电压大于 的参考电压源，运放输出高电平，三极管导通，输入电压被拉低

  需要在阴极(cathode) 连接限流电阻，否侧当三极管导通，正负电源近似短接，会导致可调精密稳压器因电流过大烧毁
