瞬态电压抑制二极管

瞬态电压抑制二极管，简称TVS(Transient Voltage Suppression Diodes)，用作防止电压突变导致电路元件损毁。主要特性为电压低时，自身电阻无限大，达到开路的效果；电压高时，自身电阻无限小，达到短路的效果，继而短接电源，保护电路。TVS 分为两类，单项与双向

主要参数

• : Working peak reverse voltage 最大反向工作电压
  • 电压大于时，TVS是普通的二极管
  • 为了电路的正常运作，要保证最大反向工作电压高于工作电压
• : Breakdown voltage 击穿电压
  • 当电压大于 时，TVS 会被击穿变为阻抗极低的导线
• : Clamping voltage 钳位电压
  • TVS 会将 高于的尖端电压按低到钳位电压
• : Reverse current 漏电流
  • 最大反向工作电压下的流过的最大电流
• : Reverse breakdown current 反向击穿电流
• : Peak pulse current 峰值脉冲电流
  • 当TVS 处在钳位电压时，可流过的最大电流

单向 TVS (Uni-directional)

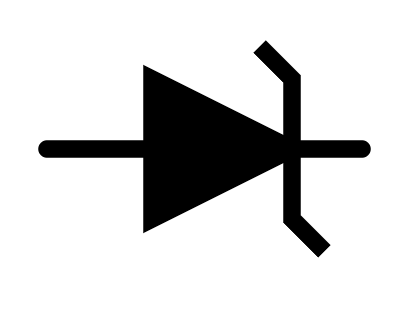

Uni-directional TVS

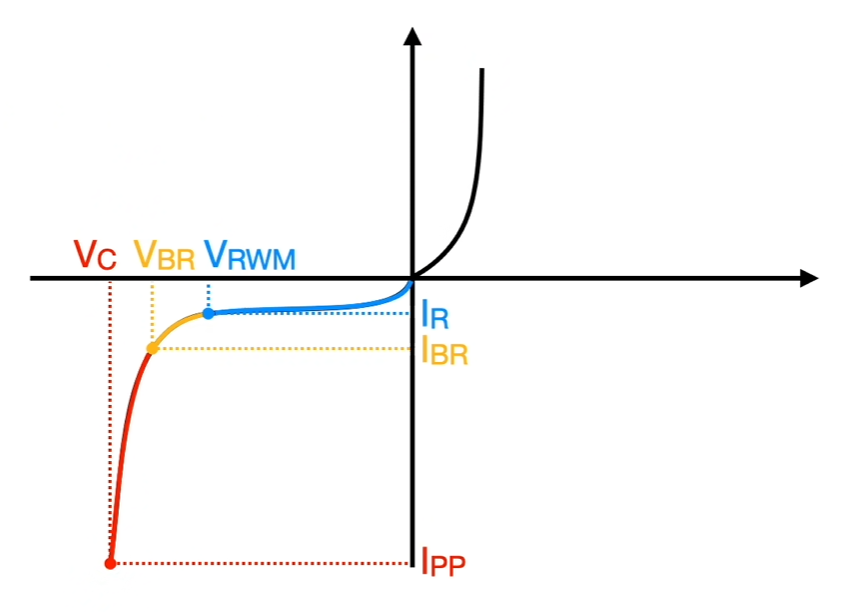

I-V graph

双向 TVS (Bi-directional)

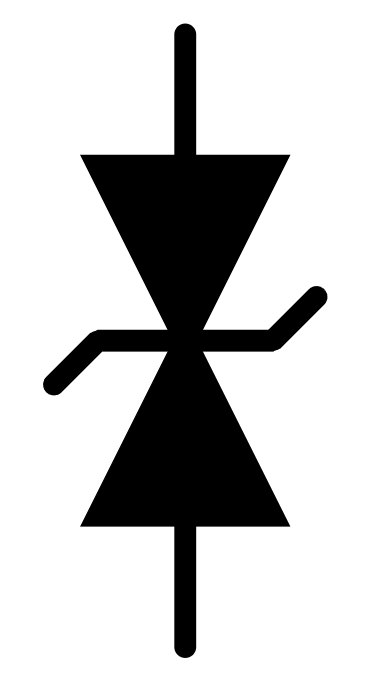

Bi-directional TVS

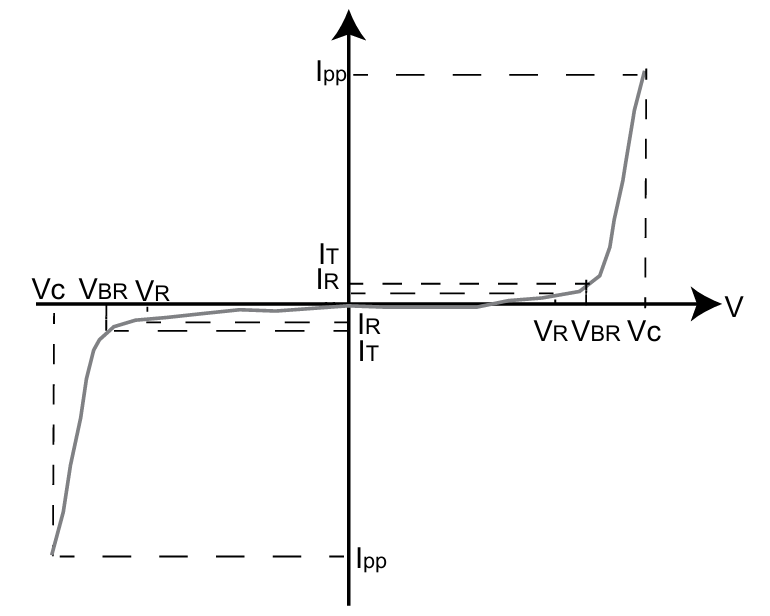

I-V graph
